LK-NY55T စွမ်းအားမြင့် DWDM Transmitter
- 100mw အထိ မြင့်မားသော ပါဝါထွက်ရှိသည်။
- Low Relative Intensity Noise (RIN)
- အလွန်ပေါင်းစပ်ထားသော၊ module ထုပ်ပိုးမှု
- အမြင့်ယုံကြည်စိတ်ချရသော
- ရွေးချယ်နိုင်သော ITU လှိုင်းအလျား
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-NY55T Transmitter ကို မြင့်မားသော ပါဝါဖြန့်ဝေတုံ့ပြန်ချက် (DFB) လေဆာဖြင့် တည်ဆောက်ထားပြီး၊ အလိုအလျောက် အလင်းဓာတ်အား ထိန်းချုပ်မှု ဆားကစ်၊ အလိုအလျောက် အပူချိန် ထိန်းချုပ်မှု ဆားကစ်၊ ဗို့အား တည်ငြိမ်အောင် ပြောင်းလဲခြင်း ဆားကစ်၊ စောင့်ကြည့်ခြင်းနှင့် ညွှန်ပြသည့် ဆားကစ်တို့ဖြင့် ဖြည့်စွက်ထားသည်။ စက်ပစ္စည်းသည် ကျယ်ပြန့်သော ရောင်စဉ်လိုက်ဖက်ညီမှုရှိစေရန် Dense Wavelength Division Multiplexing (DWDM) အပလီကေးရှင်းများအတွက် ITU ချန်နယ်လှိုင်းအလျားဇယားကို ချဲ့ထွင်ရန် ဒီဇိုင်းထုတ်ထားသည်။
၎င်းသည် အမြင့်ဆုံး output power 100mW ကို ရရှိစေပြီး နှိုင်းရပြင်းထန်မှု ဆူညံသံကို ထိန်းသိမ်းထားကာ၊ module သည် ယုံကြည်စိတ်ချရသော optical ဆက်သွယ်မှုအတွက် အရေးကြီးသော ကန့်သတ်ဘောင်တစ်ခုဖြစ်သည့် ၎င်း၏ output wavelength တွင် ကောင်းမွန်သောတည်ငြိမ်မှုကိုလည်း ပြသထားသည်။ transmitter သည် အပြုသဘောဆောင်သော ပါဝါထောက်ပံ့မှုတစ်ခုတည်းတွင် လုပ်ဆောင်ပြီး တစ်ခုနှင့်တစ်ခုကြားတွင် တည်ငြိမ်နေပါသည်။ ဗို့အားသည် +7V မှ +36V အထိရှိသည်။ ထို့အပြင်၊ LK-NY55T Transmitter သည် power supply နှင့် optical power output နှစ်ခုလုံး၏ပုံမှန်လည်ပတ်မှုကိုအချက်ပြသည့် indication function ကိုတပ်ဆင်ထားသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
အကြွင်းမဲ့အာဏာအများဆုံးရမှတ်များ
| parameter | အထိမ်းအမှတ် | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| သိုလှောင်ခြင်းအပူချိန် | TSTG | -40 | 25 + | 85 + | ℃ |
| စစ်ဆင်ရေးအပူချိန် | TC | -20 | 25 + | 70 + | ℃ |
| ဗို့အား | Vin | +7 | 12 + | 36 + | V |
Optical နှင့် Electrical Specification (TC = 22±3℃)
| parameter | အထိမ်းအမှတ် | အခွအေန | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| လှိုင်းအလျား | λ | - | - | C Band | - | nm |
| အလင်းအထွက်ပါဝါ | P | - | 40 | - | 100 | mW |
| Relative Intensity Noise ဖြစ်သည် | Rin | - | - | -163 | -160 | dBc/Hz |
| ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး | SMSR ပါ | - | 30 | - | - | dB |
| TC Range ထက် လှိုင်းအလျား | ∆λTOP | T=TOP | - | - | 50 | pm |
ပါဝါထောက်ပံ့မှု (TC = 22±3 ℃)
| parameter | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| ဗို့အား | +7 | 12 + | 36 + | V |
| ယခု(1) | 0.3 | 0.6 | 1 | A |
(1) စမ်းသပ်မှုအခြေအနေ- Vin=+12V။
● ရိုးရိုး Spectrogram
ပုံ 1 LK-NY55T Transmitter Typical Spectrogram
● Dimension Unit: mm[လက်မ]

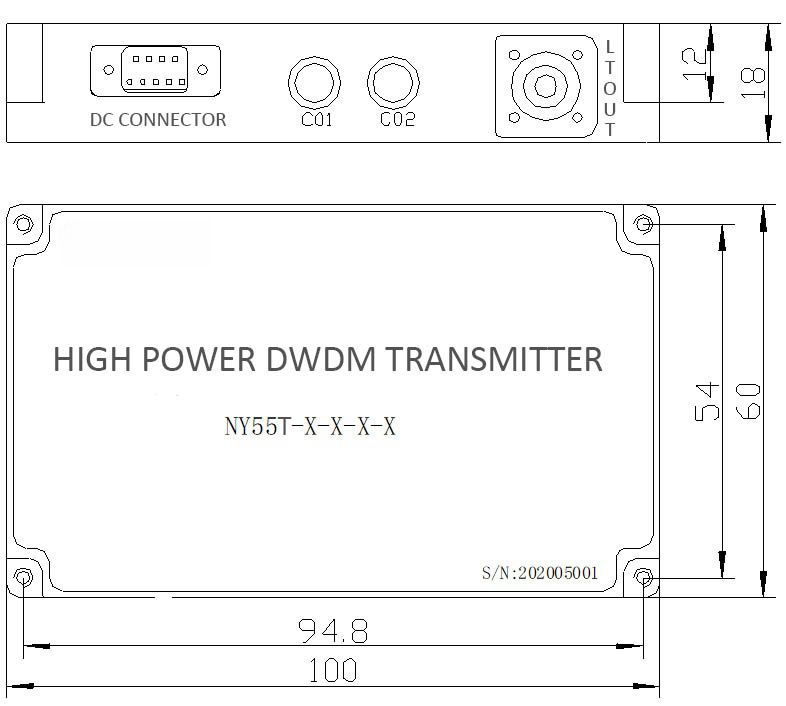

ပုံ 2 LK-NY55T Transmitter Dimension
RF ချိတ်ဆက်ကိရိယာ-SMA
ပါဝါချိတ်ဆက်ကိရိယာ- J30J-9-ZKP
● ပါဝါထောက်ပံ့မှု ပင်နံပါတ်
| parameter | ဖေါ်ပြချက် | ||||||||
| တွယ်အပ် | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ဗို့အား | စပျစ်ရည်ကို | NC | GND | NC | |||||
● အမှာစာအချက်အလက်
စာရွက် 1
| ကုဒ် | Optical ပါဝါ |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
စာရွက် 2-
| ကုဒ် | လှိုင်းအလျား |
| 1 | 1550nm |
| 2 | စိတ်ကြိုက် (ITU) |
စာရွက် 3
| ကုဒ် | ဖိုင်ဘာအမျိုးအစား |
| PM1 | ပန်ဒါဖိုက်ဘာ |
| PM2 | ဘဲဥပုံဖိုက်ဘာ |
စာရွက် 4
| ကုဒ် | Optical ချိတ်ဆက်ကိရိယာ |
| CM | စိတ်ကြိုက် |
| A | FC / APC |
applications ကို
Fiber Optic ဆက်သွယ်မှု
Fiber Optic အာရုံခံခြင်း။
DWDM စနစ်
အာကာသအလင်းဆက်သွယ်ရေး
