LK-AMPD-D မြန်နှုန်းမြင့် ချဲ့ထွင်ထားသော မိုက်ခရိုဝေ့ InGaAs Photodetector
- မြန်နှုန်းမြင့်၊ ကျယ်ပြန့်သော Bandwidth
- ပေါင်းစပ်ထားသော Bias-T
- O/E Hybrid ပေါင်းစပ်ထားသည်။
- High Gain၊ Low Noise၊ Broadband
- Hermetically အလုံပိတ်၊ SMA ချိတ်ဆက်ကိရိယာ
- Low Dark Current၊ မြင့်မားသော signal-to-noise အချိုး။
- အသေးစားပုံစံ Factor။
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-AMPD-D သည် ကျယ်ပြန့်သော InGaAs photodiode နှင့် ဆူညံသံအနည်းငယ်သာရှိသော အသံချဲ့စက်တို့ပါရှိသော အလင်းနှင့် အီလက်ထရွန်းနစ် အစိတ်အပိုင်းများကို ပေါင်းစပ်ပေါင်းစပ်ထားသည်။ InGaAs PIN photodiode တွင် sensitivity range 1000 မှ 1650nm ရှိသည်။ အသံနိမ့်အသံချဲ့စက်သည် RF အမြတ် 30dB ရှိသည်။
LK-AMPD-D သည် 12GHz သို့မဟုတ် 20GHz လှိုင်းနှုန်းများကို ပေးစွမ်းနိုင်သည်။ ဤစက်ပစ္စည်းသည် +9V ပါဝါထောက်ပံ့မှုဖြင့် လုပ်ဆောင်သည်။ ၎င်းသည် စံ single-mode 9/125μm ဖိုင်ဘာထည့်သွင်းမှုဖြင့် အလုပ်လုပ်ရန် ဒီဇိုင်းထုတ်ထားသည်။ RF အထွက်တွင် 50 ohms နှင့် impedance-ကိုက်ညီသော SMA-အမျိုးအစားချိတ်ဆက်ကိရိယာတစ်ခုပါရှိသည်။
LK-AMPD-D သည် အစိုဓာတ်နှင့် အခြားညစ်ညမ်းမှုများ ဝင်ရောက်ခြင်းကို တားဆီးသည့်နည်းလမ်းဖြင့် တံဆိပ်ခတ်ထားပြီး အလေးချိန် ၂၃ ဂရမ်အောက်သာရှိသည်။ အန္တရာယ်ရှိသော ပစ္စည်းများ ကန့်သတ်ချက် (RoHS) ညွှန်ကြားချက် 23 ၏ လိုအပ်ချက်များနှင့် ကိုက်ညီရန် အသိအမှတ်ပြုထားသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
| ပုံမှန်နှင့် အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ခြင်း | ||||
|---|---|---|---|---|
| parameter | Sym ။ | ပုံစံ | rating | ယူနစ် |
| သိုလှောင်အပူချိန်အကွာအဝေး | TSTG | -45～+85 | -55～+100 | ℃ |
| Operating case အပူချိန် အပိုင်းအခြား | TC | 25 | -40～+85 | ℃ |
| Bias Voltage | VR | +9 | +9～ +12 | V |
| Optical Input Power | တွယ်အပ် | 0 | 10 + | dBm |
| Optical Power ကို လောင်ကျွမ်းစေပါသည်။ | PB | - | 13 + | dBm |
| ခဲဂဟေအပူချိန် | Tp | 280 (10စက္ကန့်) | 330 (10စက္ကန့်) | ℃ |
| လျှပ်စစ်/အလင်းဆိုင်ရာ လက္ခဏာများ (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| parameter | သင်္ကေတ | စမ်းသပ်မှုအခြေအနေ | Parameter တန်ဖိုးများ | ယူနစ် | ||
| လှိုင်းအလျား Range ကို | λ | - | ၁၀၀၀ မှ ၁၆၅၀ | nm | ||
| ကြိမ်နှုန်း Range | - | - | X - Band | Ku - Band | - | |
| အသေးစား Signal Bandwidth | f-3dB | TC = 22 ± 3 ℃ | 0. 3～ ၁၂ | ၁၀၀၀ မှ ၁၆၅၀ | GHz အမြန်နှုန်း | |
| တာဝန်ယူမှု | Re | VR =+9V၊ Pin = 10mW | λ = 1310 nm | ≥ ၁၂ | ≥ ၁၂ | A / W |
| λ = 1550 nm | ≥ ၁၂ | ≥ ၁၂ | ||||
| ပမာဏ Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Saturation Optical Power | Ps | VR = +9 V, λ = 1550 nm AC Modulated | 10 + | dBm | ||
| RF Signal Gain | G | - | ၁၅ ± ၂ | dB | ||
| Saturation RF အထွက်ပါဝါ | Pထွက် | - | 10 + | dBm | ||
| output ကို VSWR | VSWR | - | ≤ ၁.၂ | - | ||
| output impedance | RL | - | 50 | Ω | ||
●ပုံမှန်တုံ့ပြန်မှု မျဉ်းကွေးများ
( သဖန်းသီး ။ 1 X- Band Photodetector ကြိမ်နှုန်း တုံ့ပြန်မှု)

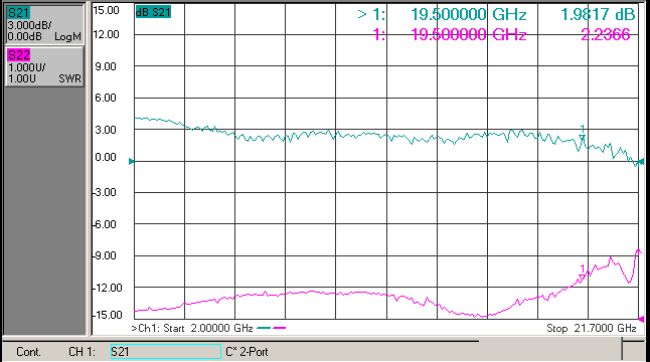

( သဖန်းသီး ။ 2 Ku - Band Photodetector Frequency Response)

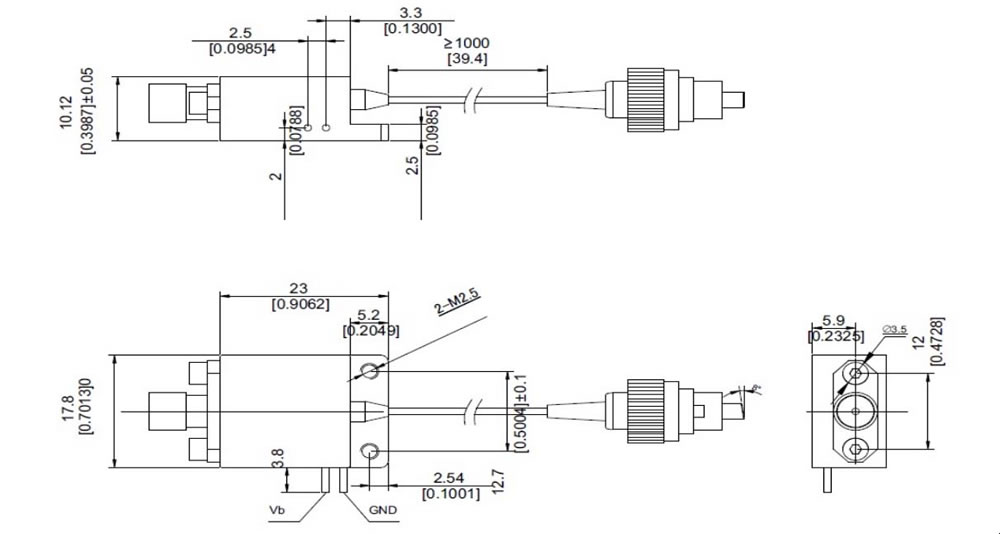

●အတိုင်းအတာနှင့် ပင်များ (ယူနစ်- mm[လက်မ])
RF ချိတ်ဆက်ကိရိယာ-SMA
●ပြန်ကြားရေးမိန့်
စာရွက် 1
| ကုဒ် | RF Signal Gain | ပွောဆို |
| D | 30 dB | ပုံမှန် နှင့် ဗဟို ကြိမ်နှုန်း |
စာရွက် 2
| ကုဒ် | Analog Bandwidth |
| X | 0. 3 ～ 12 GHz |
| Ku | 2 မှ 20 GHz |
စာရွက် 3
| ကုဒ် | connector အမျိုးအစား | ပွောဆို |
| N | Connector မရှိပါ။ | Single-mode 9 / 125 μm ဖိုက်ဘာ pigtail |
| A | FC / APC | |
| P | FC / PC |
●ကြိုတင်ကာကွယ်မှုများ
ဖိုက်ဘာ ကွေးညွှတ်သည့် အချင်းဝက်သည် 20 မီလီမီတာထက် မနည်းသော ဖိုက်ဘာပျက်စီးမှုကို ရှောင်ရှားရန်။
၎င်းကို opto-circuit နှင့် မချိတ်ဆက်မီ ဖိုက်ဘာအချိတ်အဆက်မျက်နှာကို သန့်ရှင်းကြောင်း သေချာပါစေ။
သိုလှောင်မှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုတို့တွင် သင့်လျော်သော ESD အကာအကွယ် လိုအပ်ပါသည်။

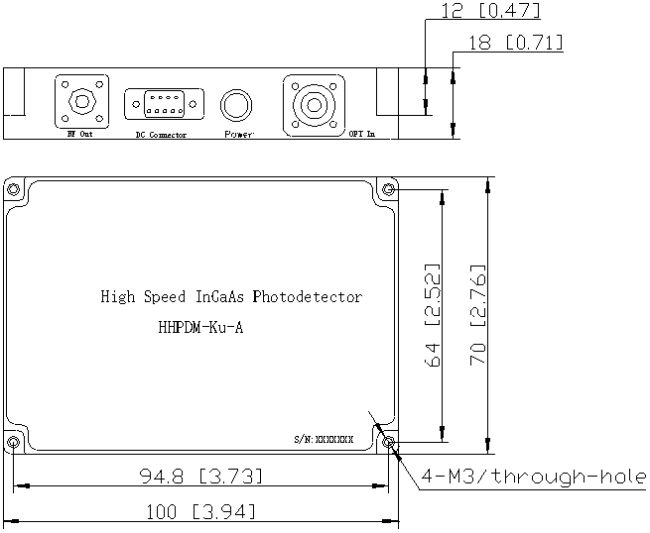

ကျွန်ုပ်တို့၏ standard photodetectors အားလုံးကို modules များအဖြစ် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
applications ကို
ရေဒါအချက်အလက် စီမံဆောင်ရွက်ခြင်း
အီလက်ထရောနစ်စစ်ဆင်ရေး
Antenna တိုင်းတာခြင်း။
Fiber Optic ဆက်သွယ်ရေး
လုံခြုံရေးနှင့်စောင့်ကြည့်ရေး
