LK-FCAMPD Amplified RF InGaAs Photodetector
- ကျယ်ပြန့် Bandwidth ကို
- ပေါင်းစပ်ထားသော Bias-T
- O/E Hybrid ပေါင်းစပ်ထားသည်။
- High Gain၊ Low Noise၊ Broadband
- SMA ချိတ်ဆက်ကိရိယာ
- Low Dark Current၊ High Signal-to-Noise Ratio
- အသေးစားပုံစံ Factor။
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-FCAMPD သည် ဆူညံသံနည်းသော အသံချဲ့စက်ဖြင့် broadband InGaAs photodiode ကို ပေါင်းစပ်ထားသည့် optical နှင့် အီလက်ထရွန်နစ်နည်းပညာပေါင်းစပ်မှုတစ်ခုဖြစ်သည်။ ဤစက်ပစ္စည်းသည် ၎င်း၏ InGaAs PIN photodiode ကြောင့် လှိုင်းအလျား 1000 နှင့် 1650nm ကြားတွင် အာရုံခံစားနိုင်ကာ ဆူညံသံနည်းသော အသံချဲ့စက်သည် 20 မှ 30dB အထိ RF ရရှိမှုကို ပံ့ပိုးပေးပါသည်။
LK-FCAMPD သည် 1 ဂစ်ဂါဟတ်ဇ်၊ 2.5 ဂစ်ဂါဟတ်ဇ်နှင့် အများဆုံး 5 ဂစ်ဂါဟတ်အထိ စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ဘန်းဝဒ်များအပါအဝင် ပြင်ဆင်သတ်မှတ်နိုင်သော ဘန်းဝဒ်ရွေးချယ်စရာများကို ပေးပါသည်။ စက်ပစ္စည်းသည် +5-ဗို့ ပါဝါထောက်ပံ့မှုတွင် လုပ်ဆောင်နေပြီး အလင်းဝင်ပေါက်အတွက် စံ FC (မျက်နှာနှင့် ဆက်သွယ်ထားသော) ဖိုက်ဘာ-အင်တာနက်ချိတ်ဆက်ကိရိယာကို ပါရှိသည်။ RF အထွက်အား 50 ohms နှင့် impedance လိုက်ဖက်သော SMA-compatible connector မှတဆင့် ပံ့ပိုးပေးပါသည်။
LK-FCAMPD သည် ပေါ့ပါးပြီး ဒြပ်ထု 25 ဂရမ်ထက်နည်းသောကြောင့် ၎င်းသည် အမျိုးမျိုးသော သယ်ဆောင်ရလွယ်ကူပြီး ကျစ်လစ်သိပ်သည်းသော အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။ သဘာဝပတ်ဝန်းကျင်နှင့် ဘေးကင်းရေး စံနှုန်းများကို ကတိကဝတ်ပြုကြောင်း ဖော်ပြသော အန္တရာယ်ရှိသော ပစ္စည်းများ ကန့်သတ်ချက် (RoHS) ညွှန်ကြားချက် 2.0 ကို လိုက်နာရန် အသိအမှတ်ပြုထားသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
| ပုံမှန်နှင့် အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ခြင်း | ||||
|---|---|---|---|---|
| parameter | Sym ။ | ပုံစံ | rating | ယူနစ် |
| သိုလှောင်အပူချိန်အကွာအဝေး | TSTG | -45～+85 | -55～+100 | ℃ |
| Operating case အပူချိန် အပိုင်းအခြား | TC | 25 | -40～+70 | ℃ |
| Bias Voltage | VR | +5 | +4.75～ +5.25 | V |
| Optical Input Power | တွယ်အပ် | 0 | +5 | dBm |
| Optical Power ကို လောင်ကျွမ်းစေပါသည်။ | PB | - | 13 + | dBm |
| ခဲဂဟေအပူချိန် | Tp | 280 (10စက္ကန့်) | 330 (10စက္ကန့်) | ℃ |
| လျှပ်စစ်/အလင်းဆိုင်ရာ လက္ခဏာများ (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| parameter | သင်္ကေတ | စမ်းသပ်မှုအခြေအနေ | Parameter တန်ဖိုးများ | ယူနစ် | |||
| လှိုင်းအလျား Range ကို | λ | - | ၁၀၀၀ မှ ၁၆၅၀ | nm | |||
| ကြိမ်နှုန်း Range | - | - | L - Band | S - Band | CM | - | |
| အသေးစား Signal Bandwidth | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz အမြန်နှုန်း | |
| တာဝန်ယူမှု | Re | VR =+5V၊ Pin = 1mW | λ = 1310 nm | ≥ ၁၂ | ≥ ၁၂ | ≥ ၁၂ | A / W |
| λ = 1550 nm | ≥ ၁၂ | ≥ ၁၂ | ≥ ၁၂ | ||||
| RF Signal Gain | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| ပမာဏ Flatness | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| output ကို VSWR | VSWR | - | ≤ ၁.၂ | ≤ ၁.၂ | ≤ ± 2.2 | - | |
| Saturation Optical Power | Ps | VR = +5 V, λ = 1550 nm AC Modulated |
+5 | dBm | |||
| Saturation RF အထွက်ပါဝါ | Pထွက် | - | 15 | dBm | |||
| လက်ရှိအမှောင် | ID | - | ≤10 | nA | |||
| output impedance | RL | - | 50 | Ω | |||
● ပုံမှန်တုံ့ပြန်မှု မျဉ်းကွေးများ

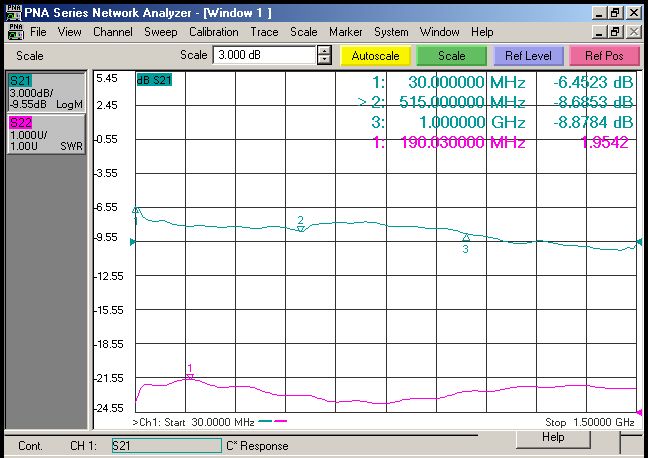

( သဖန်းသီး ။ 1 L- Band FCAMPD InGaAs Photodetector Frequency Response)
( သဖန်းသီး ။ 2 S- Band FCAMPD InGaAs Photodetector Frequency Response)
( သဖန်းသီး ။ 3 C- Band FCAMPD InGaAs Photodetector Frequency Response)

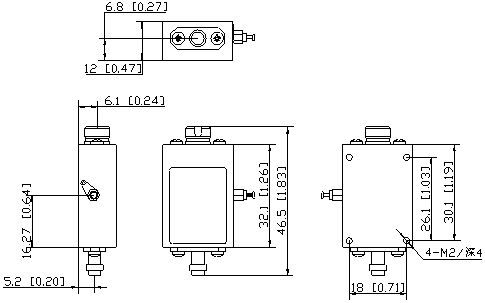

● အတိုင်းအတာနှင့် ပင်များ (ယူနစ်- mm[လက်မ])
Optical Connector : FC (မျက်နှာနှင့် ဆက်သွယ်ထားသော) ဖိုက်ဘာ-အင်တာနက်ချိတ်ဆက်ကိရိယာ
RF ချိတ်ဆက်ကိရိယာ-SMA
● မှာယူခြင်းဆိုင်ရာ အချက်အလက်
စာရွက် 1
| ကုဒ် | Analog Bandwidth |
| L | 0.03～ 1 GHz |
| S | 0.03～ 2.5 GHz |
| CM | စိတ်ကြိုက်ပြုလုပ်ခြင်း (≦ 5GHz) |
● ကြိုတင်ကာကွယ်မှုများ
၎င်းကို opto-circuit နှင့် မချိတ်ဆက်မီ ဖိုက်ဘာအချိတ်အဆက်မျက်နှာကို သန့်ရှင်းကြောင်း သေချာပါစေ။
RF interface နှင့် optical interface ကို အသုံးမပြုသည့်အခါ ဖုန်မှုန့်ဖြင့် ဖုံးအုပ်ထားရမည်။
သိုလှောင်မှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုတို့တွင် သင့်လျော်သော ESD အကာအကွယ် လိုအပ်ပါသည်။
ကျွန်ုပ်တို့၏ standard photodetectors အားလုံးကို modules များအဖြစ် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
applications ကို
ရေဒါအချက်အလက် စီမံဆောင်ရွက်ခြင်း
အီလက်ထရောနစ်စစ်ဆင်ရေး
Antenna တိုင်းတာခြင်း။
Fiber Optic ဆက်သွယ်ရေး
လုံခြုံရေးနှင့်စောင့်ကြည့်ရေး
