LK-SSPD Mini-High Speed InGaAs Photodetector
- ကျယ်ပြန့်သော Bandwidth၊ မြန်နှုန်းမြင့်
- မြင့်မားသောတုံ့ပြန်မှု
- ပေါင်းစပ်ထားသော Bias-T
- မြင့်မားသော saturation ထည့်သွင်းမှု
- Hermetically အလုံပိတ်၊ SMA ချိတ်ဆက်ကိရိယာ
- Low Dark Current၊ မြင့်မားသော signal-to-noise အချိုး။
- အသေးစားပုံစံ Factor။
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-SSPD မြန်နှုန်းမြင့် ဓာတ်ပုံထောက်လှမ်းကိရိယာသည် ဒစ်ဂျစ်တယ်နှင့် အန်နာလော့အက်ပလီကေးရှင်းများကို လိုက်လျောညီထွေဖြစ်စေရန် တီထွင်ဖန်တီးထားသည်။ ဤ module တွင် လှိုင်းအလျား 1000 မှ 1650 nm မှ တုံ့ပြန်မှုရှိသော InGaAs PIN photodiode နှင့်အတူ မရှိမဖြစ် ကိုက်ညီသော အီလက်ထရွန်းနစ်ပစ္စည်းများနှင့်အတူ တပ်ဆင်ထားပါသည်။
LK-SSPD သည် bandwidth 20 GHz ကိုပေးစွမ်းနိုင်သည်။ ၎င်းသည် +5 V ပါဝါထောက်ပံ့မှုဖြင့်လုပ်ဆောင်နိုင်ပြီး input အတွက် standard single-mode 9/125 μm ဖိုက်ဘာနှင့်သဟဇာတဖြစ်သည်။ RF အထွက်သည် 50 ohms နှင့် impedance-ကိုက်ညီသော SMP-သဟဇာတချိတ်ဆက်ကိရိယာကိုအသုံးပြုသည်။
LK-SSPD သည် ကျစ်လစ်သိပ်သည်းသော အိမ်ရာအတွင်းတွင် ပေါင်းစပ်တံဆိပ်ခတ်ထားပြီး အလေးချိန် 8 ဂရမ်အောက်သာရှိသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
| ပုံမှန်နှင့် အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ခြင်း | ||||
|---|---|---|---|---|
| parameter | Sym ။ | ပုံစံ | rating | ယူနစ် |
| သိုလှောင်အပူချိန်အကွာအဝေး | TSTG | -45～+85 | -55～+100 | ℃ |
| Operating case အပူချိန် အပိုင်းအခြား | TC | 25 | -40～+85 | ℃ |
| Bias Voltage | VR | +5 | +5～ +9 | V |
| Optical Input Power | တွယ်အပ် | +3 | 10 + | dBm |
| Optical Power ကို လောင်ကျွမ်းစေပါသည်။ | PB | - | 13 + | dBm |
| ခဲဂဟေအပူချိန် | Tp | 280 (10စက္ကန့်) | 330 (10စက္ကန့်) | ℃ |
| လျှပ်စစ်/အလင်းဆိုင်ရာ လက္ခဏာများ (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| parameter | သင်္ကေတ | စမ်းသပ်မှုအခြေအနေ | Parameter တန်ဖိုးများ | ယူနစ် | |
| လှိုင်းအလျား Range ကို | λ | - | ၁၀၀၀ မှ ၁၆၅၀ | nm | |
| ကြိမ်နှုန်း Range | - | - | Ku + Band | - | |
| အသေးစား Signal Bandwidth | f-3dB | TC = 22 ± 3 ℃ | ၁၀၀၀ မှ ၁၆၅၀ | GHz အမြန်နှုန်း | |
| တာဝန်ယူမှု | Re | VR=+5V, P ကိုin = 1mW | λ = 1310 nm | ≥ ၁၂ | A / W |
| λ = 1550 nm | ≥ ၁၂ | ||||
| ပမာဏ Flatness | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Saturation Optical Power | Ps | VR=5v, λ = 1550 nm AC Modulated |
17 + | dBm | |
| လက်ရှိအမှောင် | Id | VR=+5v | ≤ 10 | nA | |
| Saturation RF အထွက်ပါဝါ | Pထွက် | - | -10 | dBm | |
| output impedance | RL | - | 50 | Ω | |

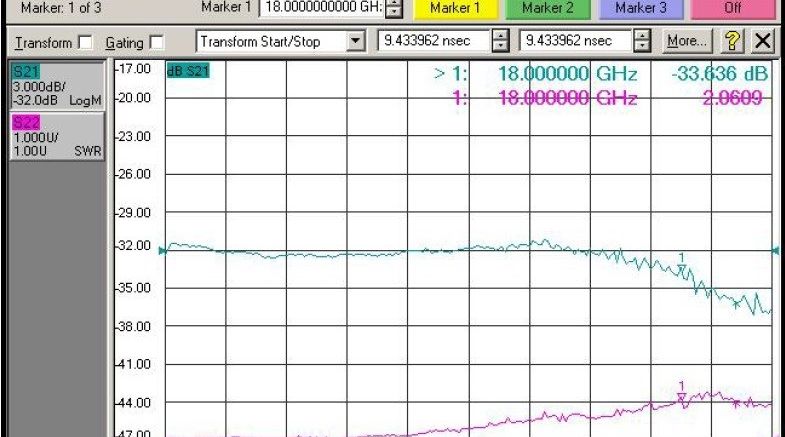

ပုံမှန်တုံ့ပြန်မှု မျဉ်းကွေးများ

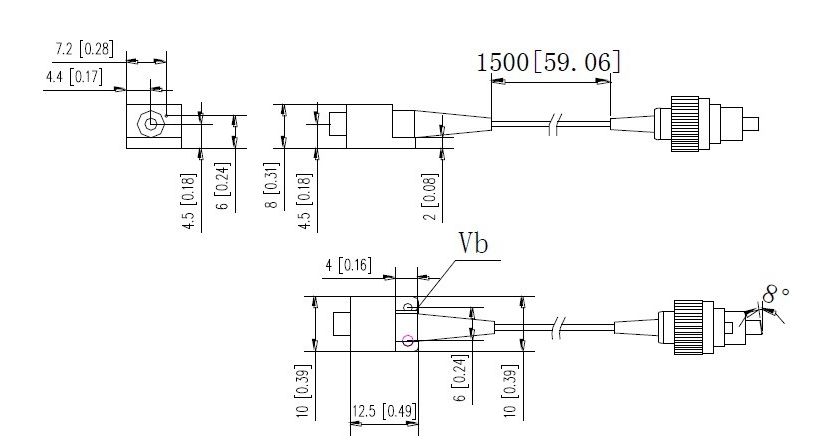

အတိုင်းအတာနှင့် ပင်များ (ယူနစ်- mm[လက်မ])
RF ချိတ်ဆက်ကိရိယာ- SMP
ပြန်ကြားရေးမိန့်
စာရွက် 1
| ကုဒ် | Analog Bandwidth |
| KU | 0.3 မှ 20GHz |
စာရွက် 2
| ကုဒ် | connector အမျိုးအစား | ပွောဆို |
| N | Connector မရှိပါ။ | Single-mode 9 / 125 μm ဖိုက်ဘာ pigtail |
| A | FC / APC | |
| P | FC / PC |
ကြိုတင်ကာကွယ်မှုများ
ဖိုက်ဘာ ကွေးညွှတ်ခြင်း အချင်းဝက် 20 မီလီမီတာထက် မနည်းသော ဖိုက်ဘာပျက်စီးမှုကို ရှောင်ရှားပါ။
၎င်းကို opto-circuit နှင့် မချိတ်ဆက်မီ ဖိုက်ဘာအချိတ်အဆက်မျက်နှာကို သန့်ရှင်းအောင်ထားပါ။
သိုလှောင်မှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုတို့တွင် သင့်လျော်သော ESD ကာကွယ်မှု လိုအပ်ပါသည်။
ကျွန်ုပ်တို့၏ standard photodetectors အားလုံးကို modules များအဖြစ် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
applications ကို
Optical-fiber ဆက်သွယ်ရေး
ရေဒါအချက်အလက် စီမံဆောင်ရွက်ခြင်း
အီလက်ထရောနစ်စစ်ဆင်ရေး
မြန်နှုန်းမြင့် အချက်ပြစမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်း။
လုံခြုံရေးနှင့်စောင့်ကြည့်ရေး
