LK-NYC10D DML DFB လေဆာမော်ဂျူး
- DML DFB လေဆာနည်းပညာ
- ITU-Standard DWDM လှိုင်းအလျား
- High-Dynamic-Range
- Bandwide က 10GHz ထက် ပိုကောင်းပါတယ်။
- အလွန်ကောင်းမွန်သော လှိုင်းအလျားတည်ငြိမ်မှု
- လည်ပတ်အပူချိန် (-40 ℃ ~ 70 ℃)
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-NYC10D DML Laser Module သည် အဆင့်မြင့် optical transceiver ယူနစ်တစ်ခုဖြစ်ပြီး Directly Modulated Laser (DML) Distributed Feedback (DFB) လေဆာ၊ အလိုအလျောက် အလင်းပြန်မှု ထိန်းချုပ်သည့် ဆားကစ်၊ အလိုအလျောက် အပူချိန် ထိန်းချုပ်သည့် ဆားကစ်၊ ဗို့အား တည်ငြိမ်အောင် ပြောင်းလဲခြင်း ဆားကစ် နှင့် စောင့်ကြည့်မှု ညွှန်ပြသည့် ဆားကစ်တစ်ခုတို့ ဖြစ်သည်။
ဤမြန်နှုန်းမြင့် DML DFB လေဆာသည် ITU-Standard dense wavelength division multiplexing (DWDM) wavelength spectrum အတွင်းတွင် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားပြီး နိုင်ငံတကာ ဆက်သွယ်ရေးပရိုတိုကောများနှင့် လိုက်လျောညီထွေရှိစေရန် ဒီဇိုင်းထုတ်ထားသည်။ modulation bandwidth သည် 10GHz ထက်ကျော်လွန်ပြီး မြန်နှုန်းမြင့် ဒေတာ ထုတ်လွှင့်နိုင်စွမ်းကို ပံ့ပိုးပေးသည်။ module သည် 5mW ထက် ပိုသော output power ကို ပေးစွမ်းနိုင်သည်၊ ၎င်းသည် အမျိုးမျိုးသော network infrastructures တစ်လျှောက် signal ခိုင်မာမှုကို ထိန်းသိမ်းရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။
အပြုသဘောဆောင်သည့် ပါဝါထောက်ပံ့မှုတစ်ခုတည်းဖြင့် ပံ့ပိုးပေးထားသည့် LK-NYC10D စီးရီးမော်ဂျူးကို +7V မှ +36V အကြား ဗို့အားအကွာအဝေးတစ်လျှောက် တည်ငြိမ်သောလည်ပတ်မှုအတွက် အင်ဂျင်နီယာချုပ်ထားပါသည်။ ထို့အပြင်၊ module တွင် power supply နှင့် optical power output ၏ပုံမှန်အခြေအနေအပေါ်အချိန်နှင့်တပြေးညီတုံ့ပြန်ချက်ပေးသည့် functional status indication system ကိုတပ်ဆင်ထားပြီး၊ စနစ်ယုံကြည်စိတ်ချရမှုနှင့်ရောဂါရှာဖွေမှုများကိုရိုးရှင်းစေသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
အကြွင်းမဲ့အာဏာအများဆုံးရမှတ်များ
| parameter | အထိမ်းအမှတ် | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| သိုလှောင်ခြင်းအပူချိန် | TSTG | -55 | 25 + | 85 + | ℃ |
| စစ်ဆင်ရေးအပူချိန် | TC | -40 | 25 + | 70 + | ℃ |
| RF အဝင်ပါဝါ1 | Pin | - | 10 + | 20 + | dBm |
| ဗို့အား | Vin | +7 | 12 + | 36 + | V |
(၁) အဆက်မပြတ်လှိုင်း (CW)၊
Optical နှင့် Electrical Specification (TC = 22±3℃)
| parameter | အထိမ်းအမှတ် | စမ်းသပ်မှုအခြေအနေ | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် | ပွောဆို |
| လှိုင်းအလျား | λ | - | 1527.99 | - | 1563.05 | nm | ITU စံနှုန်း |
| ကြိမ်နှုန်း (3dB) | f3dB | ၎ | 0.1 | - | 3.5 | GHz အမြန်နှုန်း | - |
| C တီးဝိုင်း | 0.1 | 8.5 | GHz အမြန်နှုန်း | - | |||
| optical output ကိုပါဝါ | P | - | 5 | 10 | - | mW | - |
| Relative Intensity Noise ဖြစ်သည် | Rin | - | - | - | -155 | dBc/Hz | - |
| VSWR | VSWR | - | - | - | 2 | ||
| 1 dB Compression ထည့်သွင်းခြင်း။ | - | - | 13 + | 15 + | - | dBm | - |
ပါဝါထောက်ပံ့မှု (TC = 22±3 ℃)
| parameter | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| ဗို့အား | +7 | 12 + | 36 + | V |
| ယခု(2) | 0.07 | 0.1 | 1 | A |
(2) စမ်းသပ်မှုအခြေအနေ- Vin=+12V။
● ပုံမှန်ဒေတာ

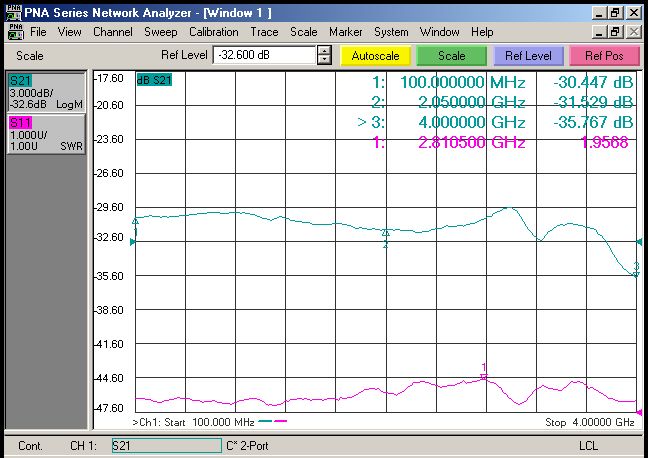

ပုံ။ 1 LK-NYC10D-S DML DFB လေဆာ ပုံမှန်ကြိမ်နှုန်း မျဉ်းကွေး
ပုံ။ 2 LK-NYC10D-C DML DFB လေဆာ ပုံမှန်ကြိမ်နှုန်း မျဉ်းကွေး
● ပုံမှန်ရောင်စဉ်တန်းမျဉ်းကွေး
ပုံ။ 3 LK-NYC10D DML DFB Laser Typical spectrum Curve
● Dimension Unit: mm[လက်မ]

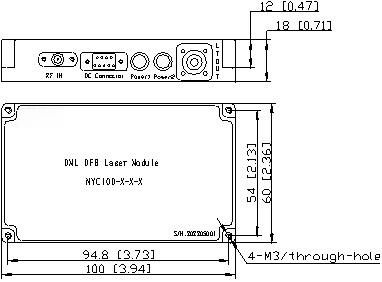

ပုံ 4 LK-NYC10D DML DBF Laser Module Dimension
RF ချိတ်ဆက်ကိရိယာ-SMA
ပါဝါချိတ်ဆက်ကိရိယာ- J30J-9-ZKP
● အမှာစာအချက်အလက်
စာရွက် 1
| ပုံစံ | ပုံမှန်လှိုင်းအလျား |
| S | 0.1 မှ 3.5GHz |
| C | 0.1 မှ 8.5GHz |
စာရွက် 2
| NO ။ | ကြိမ်နှုန်း(THz) | လှိုင်းအလျား (nm) | NO ။ | ကြိမ်နှုန်း(THz) | လှိုင်းအလျား (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
စာရွက် 3
| ပုံစံ | connector | ပွောဆို |
| N | အဘယ်သူမျှမ | အနားကွပ် |
| A | FC / APC | ပုံမှန် 9/125μm SM Fiber |
| P | FC / PC | ပုံမှန် 9/125μm SM Fiber |
applications ကို
အင်တင်နာအဝေးထိန်းခြင်း။
ဆယ်လူလာနှင့် PCS ကွန်ရက်များ
Analog RF လင့်ခ်များ ထုတ်လွှင့်ခြင်း။
ခြေရာခံခြင်း၊ Telemetry နှင့် ထိန်းချုပ်ခြင်း။
Broadband ကြိုးမဲ့ဆက်သွယ်ရေး
DWDM စနစ်
ကြိုးမဲ့ Backhaul
