LK-NYSD Mini UWB DML လေဆာမော်ဂျူး
- သေးသေးလေးဒီဇိုင်း
- တိုက်ရိုက် Modulation
- High-Dynamic-Range
- 18 GHz Bandwidth
- low threshold current
- မြင့်မားသော output ကိုပါဝါ
- SMA ချိတ်ဆက်ကိရိယာဖြင့် 7pin လိပ်ပြာအထုပ်
- လည်ပတ်အပူချိန် - 40 မှ 70 ℃
- ယုံကြည်စိတ်ချရသောစွမ်းရည်
- RIN နည်း
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-NYSD လေဆာသည် လိုင်းနားဖိုက်ဘာအော့ပတစ် ဆက်သွယ်ရေးစနစ်များတွင် သာလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်အတွက် ဒီဇိုင်းထုတ်ထားသော ကျစ်လစ်သော၊ တိုက်ရိုက် ပြုပြင်ထားသော DFB လေဆာဖြစ်သည်။ ၎င်းသည် 1310nm၊ 1550nm နှင့် CWCM တို့တွင် လှိုင်းအလျားများကို ထုတ်လွှတ်နိုင်စွမ်းရှိသည်။ ဤလေဆာများသည် 12 GHz သို့မဟုတ် 18 GHz ကြိမ်နှုန်းဖြင့် အချက်ပြမှုများကို ပို့လွှတ်ရန်အတွက် coaxial cable စနစ်များအတွက် သာလွန်ကောင်းမွန်သော အစားထိုးအဖြစ် ဆောင်ရွက်ပါသည်။
၎င်းသည် ထုတ်လွှင့်နေစဉ်အတွင်း RF အချက်ပြမှု၏ သမာဓိကို ထိန်းသိမ်းထားခြင်းဖြင့် မိုက်ခရိုဝေ့ဆက်သွယ်ရေးကွန်ရက်များ၏ ယုံကြည်စိတ်ချရမှုကို တိုးမြှင့်ပေးသည်။ ဤဝိသေသလက္ခဏာများကြောင့်၊ ဤလေဆာထုတ်ကုန်များသည် အင်တင်နာအဝေးထိန်းခြင်း၊ တယ်လီမီတာ၊ အချိန်နှင့် ရည်ညွှန်းအချက်ပြဖြန့်ဖြူးခြင်း၊ တိုင်းတာခြင်းနှင့် နှောင့်နှေးသောလိုင်းများကဲ့သို့သော ကျယ်ပြန့်သော spectrum အပလီကေးရှင်းများတွင် အချက်ပြအရည်အသွေးကို သိသိသာသာမြှင့်တင်ပေးပါသည်။
LK-NYSD လေဆာတွင် ပေါင်းစပ်ထားသော optical isolator၊ thermoelectric cooler (TEC)၊ thermistor၊ laser diode ချစ်ပ်၊ နှင့် monitor photodiode အားလုံးကို hermetic protection သေချာစေရန် 7-pin butterfly package အတွင်း အလုံပိတ်ပါရှိသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
အကြွင်းမဲ့အာဏာအများဆုံးရမှတ်များ
| parameter | အထိမ်းအမှတ် | min ။ | မက်စ်။ | ယူနစ် |
| လေဆာ diode ရှေ့သို့လျှပ်စီး | If | - | 120 | mA |
| လေဆာ diode ပြောင်းပြန်ဗို့အား | V | - | 1 | V |
| ရှေ့တန်းခိုး | Pf | - | 20 | dBm |
| PD ပြောင်းပြန်ဗို့အား | V | - | 15 | V |
| ရှေ့သို့ လက်ရှိ (PD) | Im | - | 2 | mA |
| စစ်ဆင်ရေးအပူချိန် | သို့ | -40 | 70 + | ကို C ° |
| သိုလှောင်ခြင်းအပူချိန် | Ts | -55 | 85 + | ကို C ° |
| သိုလှောင်မှုနှိုင်းရစိုထိုင်းဆ | Sr | - | 85 | % |
လျှပ်စစ်/အလင်းဆိုင်ရာလက္ခဏာများ (TC = 22±3 ℃)
| parameter | အထိမ်းအမှတ် | စမ်းသပ်မှုအခြေအနေ | min | ပုံစံ | မက်စ် | ယူနစ် | မှတ်စု |
| လှိုင်းအလျား | λ | IF= Iop၊ T = ထိပ်ဆုံး | 1310nm၊ 1550nm၊ CWDM - |
nm | ရှေးခယျြ | ||
| frequency | - | X တီးဝိုင်း | 0.1 | - | 12 | GHz အမြန်နှုန်း | - |
| Ku တီးဝိုင်း | 1 | - | 18 | ||||
| optical output ကိုပါဝါ | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold လက်ရှိ | Ith | - | - | - | 10 | mA | - |
| စစ်ဆင်ရေးလက်ရှိ | Iop | - | - | 55 | 100 | mA | - |
| စစ်ဆင်ရေးဗို့အား | Vop | - | - | 1.5 | 2.5 | V | - |
| Slope လုပ်တယ်။ | SE | - | 0.2 | - | - | W / A | - |
| ဘေးထွက်မုဒ် ဖိနှိပ်မှုအချိုး | SMSR ပါ | IF=Iop | 30 | - | - | dB | - |
| Relative Intensity Noise ဖြစ်သည် | RIN | - | - | -150 | -130 | dB / Hz | - |
| Bandwidth (-3dB၊ I=60mA) | S21 | X တီးဝိုင်း | - | 12 | - | GHz အမြန်နှုန်း | - |
| Ku တီးဝိုင်း | - | 18 | - | ||||
| ပြန်ဆုံးရှုံးမှု (VSWR) | VSWR | X တီးဝိုင်း | - | - | 2 | dB | - |
| Ku တီးဝိုင်း | - | - | 2.2 | ||||
| 1 dB Compression ထည့်သွင်းခြင်း။ | - | - | 15 | - | - | dBm | - |
| Thermistor Resistance | Rth | @ 25 ဒီဂရီစင်တီဂရိတ် | - | 10 | - | Kohm | - |
| TEC လက်ရှိ | It | - | - | - | 1.2 | A | 2 |
| TEC ဗို့အား | Vt | - | - | - | 2.5 | V | 2 |
| Capacitance (PD) | Ct | - | - | - | 20 | pF | - |
| လက်ရှိစောင့်ကြည့် | Im | - | 0.10 | - | 2.0 | mA | - |
| မှောင်သောလျှပ်စီးကြောင်း (PD) | Id | - | - | - | 50 | nA | - |
မှတ်စုများ:လေဆာ ချစ်ပ်များ အားလုံးသည် မီးလောင်မှု အတွက် လက်ခံနိုင်သော အထွက်နှုန်းကို ရရှိစေမည့် ကိုယ်စားလှယ် ကိရိယာ အများအပြားကို အသုံးပြု၍ အသိအမှတ်ပြု လက်မှတ် ရရှိထားသော wafer များမှ လာပါသည်။
1. လေဆာအပူချိန် 25 ℃၊ ဘက်လိုက်လက်ရှိ 55mA တွင် သတ်မှတ်သည်။
2. လည်ပတ်မှုအခြေအနေအပူချိန် -40 ~ 70 ℃
● ရိုးရိုးမျဉ်းကွေး
ပုံ 1. LK-NYSD Series လေဆာ X band S-curve
ပုံ 2. LK-NYSD စီးရီးလေဆာ Ku band S-curve
● ရိုးရိုး Spectrogram
ပုံ 3. LK-NYSD စီးရီးလေဆာ Spectrogram - band 1nm
ပုံ 4. LK-NYSD စီးရီးလေဆာ Spectrogram - band 10nm
● အတိုင်းအတာ

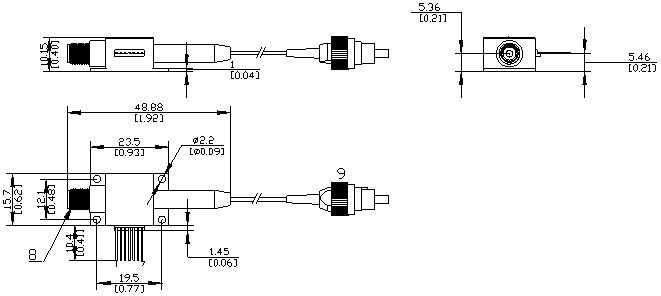

ပုံ 5. LK-NYSD စီးရီး၏ အတိုင်းအတာ
● ပင်၏အဓိပ္ပါယ်
| အချက် | အဓိပ္ပာယ် | ||||||||
| တွယ်အပ် | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ဖေါ်ပြချက် | PD- | PD+ | LD- | အပူချိန် | အပူချိန် | TEC- | TEC+ | RF output ကို | အလင်းထည့်သွင်းမှု 输入 |
| ပုံစံ | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● မှာယူမှုအချက်အလက်
စာရွက် 1
| ပုံစံ | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| လှိုင်းအလျား (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
စာရွက် 2
| ပုံစံ | frequency |
| X | 0.1～ 12 GHz |
| Ku | 1 ~ 18 GHz |
စာရွက် 3
| ပုံစံ | Optical connector အမျိုးအစား | ပွောဆို |
| N | စိတ်ကြိုက် | |
| A | FC / APC | Standard 9/125μm single mode ဖိုက်ဘာ |
| P | FC / PC | Standard 9/125μm single mode ဖိုက်ဘာ |
applications ကို
မြန်နှုန်းမြင့် ဒေတာဆက်သွယ်ရေး
အင်တင်နာအဝေးထိန်းခြင်း။
ဆယ်လူလာနှင့် PCS ကွန်ရက်များ
Analog RF လင့်ခ်များ ထုတ်လွှင့်ခြင်း။
စစ်ဘက်ဆက်သွယ်ရေး
ခြေရာခံခြင်း၊ Telemetry နှင့် ထိန်းချုပ်ခြင်း။
Telemetry စနစ်များ
စစ်ရေးနှင့် ကာကွယ်ရေးစနစ်များ
