LK-HPPD-Ku စွမ်းအားမြင့် InGaAs Balanced Photodetector
- ကျယ်ပြန့် Bandwidth ကို
- ပေါင်းစပ်ထားသော Bias-T
- DC နဲ့ ပေါင်းတာရယ်
- Hermetically အလုံပိတ်၊ SMA ချိတ်ဆက်ကိရိယာ
- Low Dark Current၊ မြင့်မားသော signal-to-noise အချိုး။
- အသေးစားပုံစံ Factor။
ကုန်ပစ္စည်းအကြောင်းအရာ
High-Speed Balanced Photodetector (HPPD-Ku) သည် ဒစ်ဂျစ်တယ်နှင့် အန်နာလော့အက်ပလီကေးရှင်းများအတွက် အံဝင်ခွင်ကျဖြစ်သော တိကျသော optoelectronic စက်တစ်ခုဖြစ်သည်။ ဤ module သည် အချက်ပြခိုင်မာမှုနှင့် စွမ်းဆောင်ရည်သေချာစေရန် လိုအပ်သော ကိုက်ညီသော အီလက်ထရွန်းနစ်ပစ္စည်းများ အပါအဝင် ရောင်စဉ်တန်းတုံ့ပြန်မှုအတိုင်းအတာ 1250 မှ 1650 nanometers နှင့် InGaAs PIN photodiode ကို ပေါင်းစပ်ထားသည်။
LK-HPPD-Ku သည် 18 gigahertz bandwidth ကို ပေးစွမ်းနိုင်ပြီး မြန်နှုန်းမြင့် ဒေတာ ထုတ်လွှင့်ခြင်း အပလီကေးရှင်းများအတွက် သင့်လျော်သည်။ ၎င်းသည် တည်ငြိမ်မှုနှင့် ထိရောက်မှုအတွက် စံပါဝါလိုအပ်ချက်များနှင့် ချိန်ညှိကာ +5-ဗို့ပါဝါထောက်ပံ့မှုတွင် လုပ်ဆောင်သည်။ အဆိုပါ module သည် စံ single-mode 9/125-micrometer optical fibers နှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး လက်ရှိဖိုက်ဘာအခြေခံအဆောက်အအုံနှင့် ချောမွေ့စွာပေါင်းစည်းမှုကို သေချာစေသည်။ Radio Frequency (RF) output port တွင် impedance-50 ohms နှင့် လိုက်ဖက်သော SMA-compatible connector ဖြင့် တပ်ဆင်ထားပြီး၊ အကောင်းဆုံးအချက်ပြလွှဲပြောင်းမှုနှင့် signal ဆုံးရှုံးမှုအနည်းဆုံးဖြစ်အောင် ကူညီပေးသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
| ပုံမှန်နှင့် အကြွင်းမဲ့ အမြင့်ဆုံး အဆင့်သတ်မှတ်ခြင်း | ||||
|---|---|---|---|---|
| parameter | Sym ။ | ပုံစံ | rating | ယူနစ် |
| သိုလှောင်အပူချိန်အကွာအဝေး | TSTG | -45～+85 | -55～+100 | ℃ |
| Operating case အပူချိန် အပိုင်းအခြား | TC | 25 | -40～+85 | ℃ |
| Bias Voltage | VR | +5 | +5～ +9 | V |
| Optical Input Power | တွယ်အပ် | 10 + | 17 + | dBm |
| Optical Power ကို လောင်ကျွမ်းစေပါသည်။ | PB | - | 20 + | dBm |
| ခဲဂဟေအပူချိန် | Tp | 280 (10စက္ကန့်) | 330 (10စက္ကန့်) | ℃ |
| လျှပ်စစ်/အလင်းဆိုင်ရာ လက္ခဏာများ (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| parameter | သင်္ကေတ | စမ်းသပ်မှုအခြေအနေ | Parameter တန်ဖိုးများ | ယူနစ် | |
| လှိုင်းအလျား Range ကို | λ | - | ၁၀၀၀ မှ ၁၆၅၀ | nm | |
| ကြိမ်နှုန်း Range | - | - | Ku - Band | - | |
| အသေးစား Signal Bandwidth | f-3dB | TC = 22 ± 3 ℃ | ၁၀၀၀ မှ ၁၆၅၀ | GHz အမြန်နှုန်း | |
| တာဝန်ယူမှု | Re | VR , P ကိုin = 1mW | λ = 1310 nm | ≥ ၁၂ | A / W |
| λ = 1550 nm | ≥ ၁၂ | ||||
| ပမာဏ Flatness | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Saturation Optical Power | Ps | VR , λ = 1550 nm AC Modulated |
17 + | dBm | |
| လက်ရှိအမှောင် | Id | VR | ≤ 10 | nA | |
| Saturation RF အထွက်ပါဝါ | Pထွက် | - | -10 | dBm | |
| output impedance | RL | - | 50 | Ω | |
● ပုံမှန်တုံ့ပြန်မှု မျဉ်းကွေးများ
(VR၊ λ=1550nm၊ TC =25 ºC၊ Pin=0dBm)
(Ku - Band Photodetector Frequency Response)

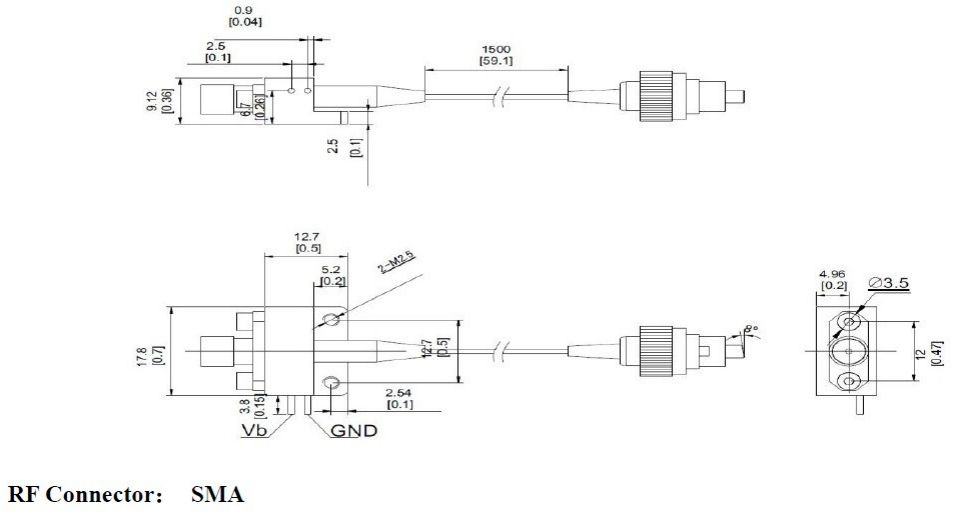

● အတိုင်းအတာနှင့် ပင်များ (ယူနစ်- mm[လက်မ])
●ပြန်ကြားရေးမိန့်
စာရွက် 1
| ကုဒ် | Analog Bandwidth |
| KU | 0.8 မှ 18GHz |
စာရွက် 2
| ကုဒ် | connector အမျိုးအစား | ပွောဆို |
| N | Connector မရှိပါ။ | Single-mode 9 / 125 μm ဖိုက်ဘာ pigtail |
| A | FC / APC | |
| P | FC / PC |
● ကြိုတင်ကာကွယ်မှုများ
ဖိုက်ဘာ ကွေးညွှတ်ခြင်း အချင်းဝက် 20 မီလီမီတာထက် မနည်းသော ဖိုက်ဘာပျက်စီးမှုကို ရှောင်ရှားပါ။
၎င်းကို opto-circuit နှင့် မချိတ်ဆက်မီ ဖိုက်ဘာအချိတ်အဆက်မျက်နှာကို သန့်ရှင်းအောင်ထားပါ။
သိုလှောင်မှု၊ သယ်ယူပို့ဆောင်ရေးနှင့် အသုံးပြုမှုတို့တွင် သင့်လျော်သော ESD ကာကွယ်မှု လိုအပ်ပါသည်။
ကျွန်ုပ်တို့၏ standard photodetectors အားလုံးကို modules များအဖြစ် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
applications ကို
Optical-fiber ဆက်သွယ်ရေး
ရေဒါအချက်အလက် စီမံဆောင်ရွက်ခြင်း
အီလက်ထရောနစ်စစ်ဆင်ရေး
မြန်နှုန်းမြင့် အချက်ပြစမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်း။
လုံခြုံရေးနှင့်စောင့်ကြည့်ရေး
