LK-D-SS-06-T စီးရီး Optical Delay Line & Optical Simulator
- Bandwidth မှ 6.5GHz
- high dynamic range ကို
- ကျယ်ပြန့်သောအပူချိန်လျှောက်လွှာ
- ပမာဏနည်းသော တုံ့ပြန်မှု
- စိတ်ကြိုက်အချိန်ကြန့်ကြာမှုများ
ကုန်ပစ္စည်းအကြောင်းအရာ
နောက်ဆုံးပေါ် Microwave-photonic နည်းပညာကို အသုံးချ၍ LK-D-SS-06-T စီးရီး optical delay line နှင့် optical simulator ကို ရေဒါစမ်းသပ်ခြင်း၊ အချက်ပြလုပ်ဆောင်ခြင်း၊ အဆင့်လိုက် အင်တင်နာ ခင်းကျင်းခြင်း လုပ်ဆောင်ချက်များ၊ အင်တင်နာ သရုပ်ဖော်ခြင်းနှင့် အဆင့်ဆူညံသံ စမ်းသပ်ခြင်းစသည့် အသုံးချပလီကေးရှင်းများတွင် ထူးထူးခြားခြား စွမ်းဆောင်ရည်ကို ပံ့ပိုးပေးပါသည်။ ဤအဆင့်မြင့်စနစ်သည် P/L/S/C bandwidth တစ်ခုလုံးတွင် ထည့်သွင်းမှုဆုံးရှုံးမှုအနည်းဆုံးဖြင့် လည်ပတ်နိုင်ပြီး၊ မြင့်မားသော dynamic range နှင့် ခိုင်မာသော electro-magnetic isolation ကိုသေချာစေသည်။ ၎င်းသည် တိုင်းတာ၍မရနိုင်သော သုံးဆအကူးအပြောင်းအချက်ပြမှုများကိုလည်း ပံ့ပိုးပေးသည်၊၊ တိကျမှုမြင့်မားသော optical နှင့် microwave signal processing နယ်ပယ်တွင် ၎င်းကို ခွဲခြားသတ်မှတ်ပေးသည့် အင်္ဂါရပ်တစ်ခုလည်းဖြစ်သည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
လျှပ်စစ်/အလင်းဆိုင်ရာ လက္ခဏာများ
| parameter | Parameter တန်ဖိုးများ | ယူနစ် | ပွောဆို | ||
| min | ပုံမှန် | မက်စ် | |||
| frequency Range | 0.1 | - | 6.5 | GHz အမြန်နှုန်း | |
| ပမာဏ Flatness | - | 2 ± | 2.5 ± | dB | |
| အချိန်နှောင့်နှေး | 0.01 | - | 150 | us | စိတ်ကြိုက် |
| နှောင့်နှေးတိကျမှု | -5‰ | - | +5‰ | - | |
| insertion ဆုံးရှုံးမှု | 0 | 10 | 20 | dB | စိတ်ကြိုက် |
| input ကို VSWR | - | 1.5 | 2 | - | |
| output ကို VSWR | - | 1.5 | 2 | - | |
| impedance | - | 50 | - | Ω | |
| 1 dB Compression ထည့်သွင်းခြင်း။ | - | 10 + | 15 + | dBm | |
| Spurious Signal Rejection Ratio | 60 | - | - | dBc | |
| ဆူညံသံပုံ | - | 40 | 50 | dB | 5us, 25 ℃ |
| အပူချိန်လည်ပတ် | -55 | - | 85 + | ℃ | မှာယူမှုအချက်အလက်ကို ကြည့်ပါ။ |
| သိုလှောင်ခြင်းအပူချိန် | -55 | - | 85 + | ℃ | |
| နှိုင်းရနှောင့်နှေးမှုနှင့် အပူချိန် | - | - | 7 | ppm/℃ | |
| ထည့်သွင်းမှုဆုံးရှုံးမှုနှင့် အပူချိန် | - | 3 | 6 | % / ℃ | |
ချိတ်ဆက်ကိရိယာ ဖော်ပြချက်နှင့် ပါဝါထောက်ပံ့မှု
| တွယ်အပ် | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| ဗို့အား | NC | GND | + 12V | NC |
| လက်ရှိခဲ့သည် Rating | - | - | 0.15 | - |
| max လက်ရှိ | 1 |

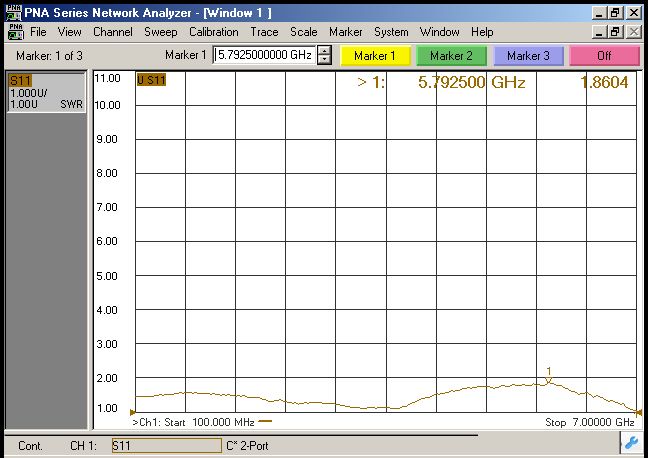

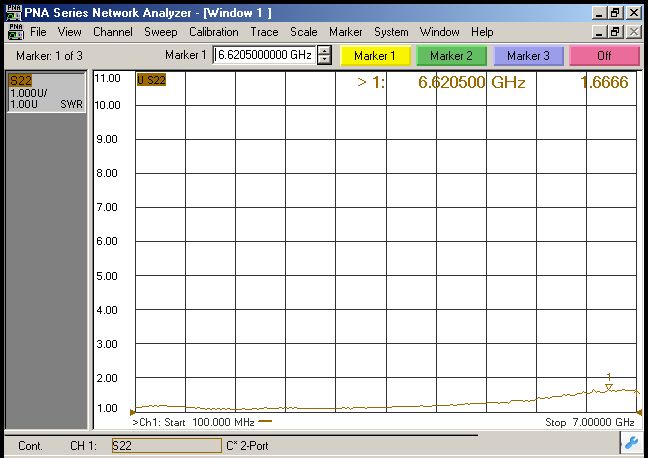

ပုံမှန်တုံ့ပြန်မှုမျဉ်းကွေး (25 ℃)

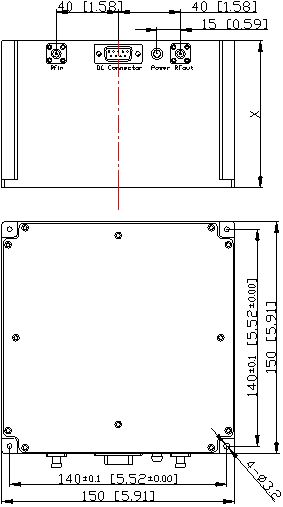

အတိုင်းအတာနှင့် ပင်များ (ယူနစ်- mm[လက်မ])
RF ချိတ်ဆက်ကိရိယာ- SMA-K (စိတ်ကြိုက်ပြင်ဆင်ထားသည်)
DC ချိတ်ဆက်ကိရိယာ- DE-9PS (စိတ်ကြိုက်ပြင်ဆင်ထားသည်)
| ထုတ်ကုန်အမျိုးအစား | LK-D-SS-06-TG | ပွောဆို | |||||
| အချိန်ကြန့်ကြာမှု (ကျွန်ုပ်တို့) | 8 | 20 | 35 | 50 | 60 | 80 | စံ |
| X (မီလီမီတာ) | 37 | 50 | 65 | 80 | 90 | 110 | |
| ထုတ်ကုန်အမျိုးအစား | LK-D-SS-06-TP | ပွောဆို | |||||
| အချိန်နှောင့်နှေးခြင်း (ကျွန်ုပ်တို့) | 8 | 35 | 60 | 80 | 110 | 150 | ကျစ်လစ်သော |
| X (မီလီမီတာ) | 20 | 45 | 55 | 65 | 78 | 95 | |
ပြန်ကြားရေးမိန့်
| ထုတ်ကုန်အမျိုးအစား | packages | အရည်အသွေးအဆင့်များ | အပူချိန်လည်ပတ် | သိုလှောင်ခြင်းအပူချိန် |
| LK-D-SS-06-TGI | စံ | စက်မှုတန်း | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | အလယ်အလတ်တန်း | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | အထူးတန်း | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | ကျစ်လစ်သော | စက်မှုတန်း | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | အလယ်အလတ်တန်း | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | အထူးတန်း | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
applications ကို
ရေဒါစမ်းသပ်ခြင်း/စံကိုက်ခြင်း
signal processing
အီလက်ထရွန်းနစ်စစ်ပွဲ
အဆင့်လိုက် ခင်းကျင်းထားသော အင်တင်နာ
အင်တင်နာ သရုပ်ဖော်ခြင်း။
