LK-NYC04D DML DFB ထုတ်လွှင့်စက်
- DML DFB လေဆာနည်းပညာ
- High-Dynamic-Range
- Bandwide က 4GHz ထက် ပိုကောင်းပါတယ်။
- CWDM Wavelength လိုက်ဖက်နိုင်မှု
- အနိမ့်ပါဝါစားသုံးမှု
- တန်ဖိုးနည်း
ကုန်ပစ္စည်းအကြောင်းအရာ
LK-NYC04D DML Transmitter တွင် အဓိကအားဖြင့် DML DFB လေဆာ၊ အလိုအလျောက် အလင်းဓာတ်အား ထိန်းချုပ်သည့် ဆားကစ်၊ ဗို့အား တည်ငြိမ်အောင် ပြောင်းလဲခြင်း ဆားကစ်နှင့် စောင့်ကြည့် ညွှန်ပြသည့် ဆားကစ်တို့ ပါဝင်သည်။ ဤထုတ်လွှင့်မှုတွင် အထူးသဖြင့် 1270nm၊ 1290nm၊ 1310nm၊ 1330nm၊ 1350nm နှင့် 1370nm တို့တွင် CWDM စံနှုန်းနှင့် ကိုက်ညီသည့် DML လေဆာလှိုင်းအလျားများ ပါရှိသည်။
၎င်းသည် 4GHz ထက်ကျော်လွန်သော modulation bandwidth ကိုပေးဆောင်ပြီး 2mW ထက်ကျော်လွန်သော output power ကိုပေးဆောင်နိုင်သည်။ မော်ဂျူးသည် အပြုသဘောဆောင်သည့် ပါဝါထောက်ပံ့မှုတစ်ခုတည်းတွင် လုပ်ဆောင်နေပြီး ဗို့အားအကွာအဝေးတွင် +7V မှ +36V အတွင်း ယုံကြည်စိတ်ချစွာ လုပ်ဆောင်နိုင်ရန် ဒီဇိုင်းထုတ်ထားသည်။ ထို့အပြင်၊ မော်ဂျူးတွင် ပါဝါထောက်ပံ့မှုနှင့် optical power output နှစ်ခုလုံး၏ ပုံမှန်ဖြစ်တည်မှုကို အတည်ပြုသည့် ညွှန်ပြချက်တစ်ခု တပ်ဆင်ထားပြီး၊ စောင့်ကြည့်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းရန် လွယ်ကူစေသည်။
နည်းပညာပိုင်းအသေးစိတ်ဖော်ပြချက်
အကြွင်းမဲ့အာဏာအများဆုံးရမှတ်များ
| parameter | အထိမ်းအမှတ် | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| သိုလှောင်ခြင်းအပူချိန် | TSTG | -40 | 25 + | 70 + | ℃ |
| စစ်ဆင်ရေးအပူချိန် | TC | -20 | 25 + | 55 + | ℃ |
| RF အဝင်ပါဝါ1 | Pin | - | 0 |
17 + | dBm |
| ဗို့အား | Vin | +7 | 12 + | 36 + | V |
Optical နှင့် Electrical Specification (TC = 25 ℃)
| parameter | ပုံစံ | အထိမ်းအမှတ် | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် | ပွောဆို |
| လှိုင်းအလျား | UC | λ | 1270 | 1310 | 1370 | nm | ITU စံနှုန်း |
| LC | - | CWDM | - | ||||
| ကြိမ်နှုန်း (3dB) | - | f3dB | 0.1 | - | 4 | GHz အမြန်နှုန်း | - |
| optical output ကိုပါဝါ | - | P | - | 1 | - | mW | - |
| Relative Intensity Noise ဖြစ်သည် | UC | Rin | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| 1 dB Compression ထည့်သွင်းခြင်း။ | - | - | - | 10 + | - | dBm | - |
ပါဝါထောက်ပံ့မှု (TC = 22±3 ℃)
| parameter | min ။ | စာစီစာကုံး | မက်စ်။ | ယူနစ် |
| ဗို့အား | +7 | 12 + | 36 + | V |
| ယခု(2) | 0.03 | 0.1 | 0.15 |
A |
(1) စမ်းသပ်မှုအခြေအနေ- Vin=+12V။
● ပုံမှန်ဒေတာ
ပုံ။ 1 LK-NYC04D-CL DML DBF လေဆာ ပုံမှန်ကြိမ်နှုန်းမျဉ်းကွေး
ပုံ။ 2 LK-NYC04D-UC DML DBF လေဆာ ပုံမှန်ကြိမ်နှုန်းမျဉ်းကွေး
● ပုံမှန်ရောင်စဉ်တန်းမျဉ်းကွေး

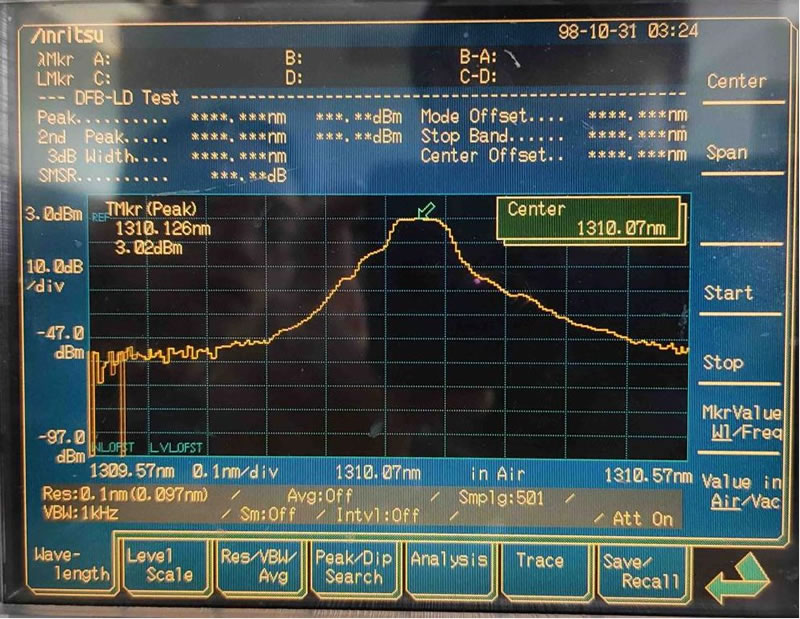

ပုံ။ 3 LK-NYC04D DML DBF လေဆာ ပုံမှန်ရောင်စဉ်မျဉ်းကွေး
● Dimension Unit: mm[လက်မ]
ပုံ 4 LK-NYC04D DML DBF Transmitter Dimension
RF ချိတ်ဆက်ကိရိယာ-SMA
ပါဝါချိတ်ဆက်ကိရိယာ- J30J-9-ZKP
● အမှာစာအချက်အလက်
စာရွက် 1
| ပုံစံ | ပုံမှန်လှိုင်းအလျား |
| UL | 1310nm |
| CL | CWDM (ချန်လှပ်ထားသော လှိုင်းအလျား) |
စာရွက် 2-
| ပုံစံ | စွမ်းအား |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
စာရွက် ၃
| ပုံစံ | connector | ပွောဆို |
| N | အဘယ်သူမျှမ | အနားကွပ် |
| A | FC / APC | ပုံမှန် 9/125μm SM Fiber |
| P | FC / PC | ပုံမှန် 9/125μm SM Fiber |
applications ကို
အင်တင်နာအဝေးထိန်းခြင်း။
ဆယ်လူလာနှင့် PCS ကွန်ရက်များ
Analog RF လင့်ခ်များ ထုတ်လွှင့်ခြင်း။
ခြေရာခံခြင်း၊ Telemetry နှင့် ထိန်းချုပ်ခြင်း။
Broadband ကြိုးမဲ့ဆက်သွယ်ရေး
